B3HM專用系列

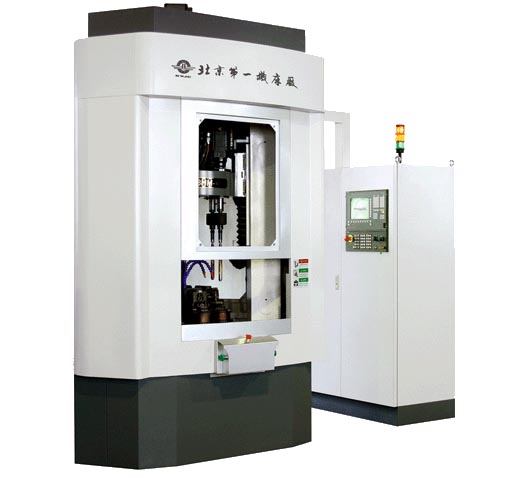

B3HM-022數控順序珩磨機
機床采用三立柱支撐，保證機床剛性；主軸箱由日本THK的滾滾珠絲杠驅動，由3根日本THK的滾動導軌導向，能實現主軸箱的平穩精確往復；工作臺采用德國FIBRO旋轉工作臺，定位準確，轉速快，每工位轉位時間達到0.69s；采用德國西門子的伺服電機和810D數控系統，實現往復速度和位置的靈活調整，能動態顯示各加工軸的實際加工扭矩，而且實現過載報警；珩磨刀具、刀具接桿和工件夾具都采用全浮動結構，能保證很高的珩磨加工精度。
適合加工最大珩孔直徑φ32mm，最大珩孔深度60mm范圍內的各種通孔、溝槽孔、間斷孔等高精度孔的加工。如冰箱壓縮機缸體、增壓器、汽車制動泵、連桿、模具導套、液壓件等精密孔的加工。對各類鑄鐵件、鋼件、青銅件等均能加工。加工節拍為9秒。尺寸一致性0.001mm。特別適合高精度、高效率的各類孔加工要求。機床采用模塊化設計，主軸個數和轉臺工位數可以根據用戶零件的工藝要求設計，能為用戶提供最佳的加工方案。
圓度： 0.001 mm，圓柱度：0.002 mm，
粗糙度：Ra0.2μm；
同類產品： B3HM-024八軸十工位：（用于加工摩托車連桿）；
B3HM-025五軸六工位：（用于加工液壓閥體）；
B3HM-030十四軸十六工位（用于加工壓縮機缸體）；
B3HM-034十軸十二工位：（用于加工壓縮機連桿）；
B3HM-036十軸十二工位：（用于加工汽車連桿）；
|
